Azure Networking: come monitorare ed analizzare i log di Azure Firewall

Nelle architetture di rete in Azure dove è presente Azure Firewall, la soluzione di firewall-as-a-service (FWaaS) che consente di mettere in sicurezza le risorse presenti nelle Virtual Network e di governare i relativi flussi di rete, diventa strategico adottare degli strumenti per monitorare in modo efficace i relativi log. In questo articolo viene esplorato come interpretare al meglio i log e come è possibile fare analisi approfondite di Azure Firewall, un componente che spesso detiene un ruolo fondamentale nelle architetture di rete in Azure.

Un aspetto importante da verificare è che in Azure Firewall siano correttamente configurate le impostazioni di diagnostica, per far confluire i dati di log e le metriche verso un workspace di Azure Monitor Log Analytics.

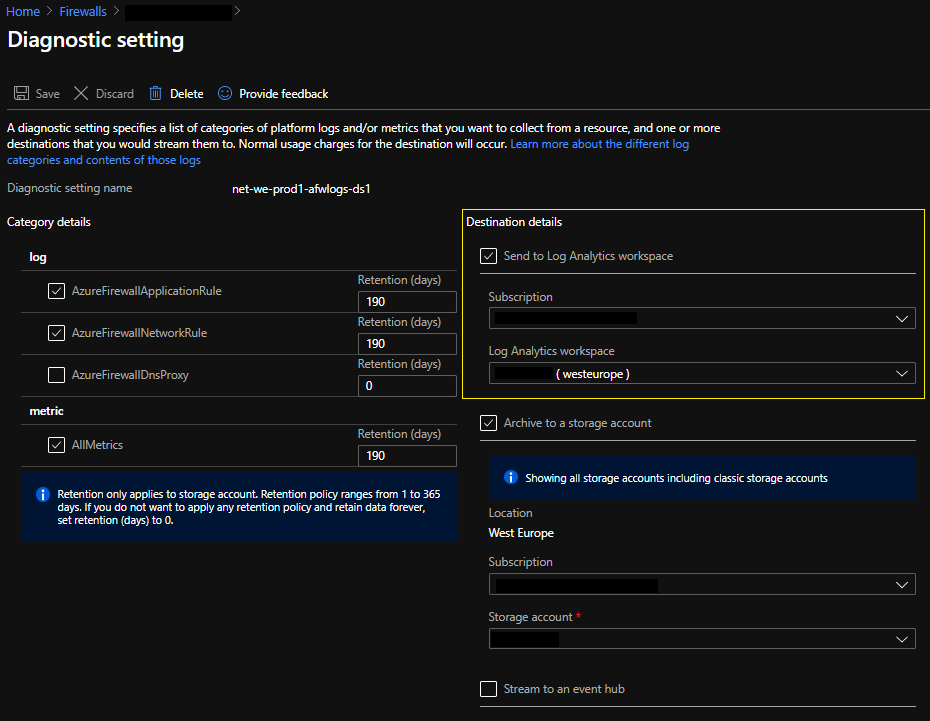

Figura 1 – Impostazioni di diagnostica di Azure Firewall

Per avere una panoramica complessiva dei diagnostic logs e delle metriche disponibili per Azure Firewall è possibile consultare la specifica documentazione di Microsoft.

Uno dei metodi più efficaci per visualizzare ed analizzare i log di Azure Firewall è utilizzare i Workbooks, che consentono di combinare testo, query di Log Analytics, metriche di Azure e parametri, costituendo così dei report interattivi e facilmente consultabili.

Per Azure Firewall è presente un workbook specifico fornito da Microsoft che permette di ottenere informazioni dettagliate sugli eventi, conoscere le application e le network rule attivate e visualizzare le statistiche sulle attività del firewall per URL, porte e indirizzi.

L’importazione di questo workbook può avvenire tramite ARM template oppure Gallery template, seguendo le istruzioni riportate in questo articolo.

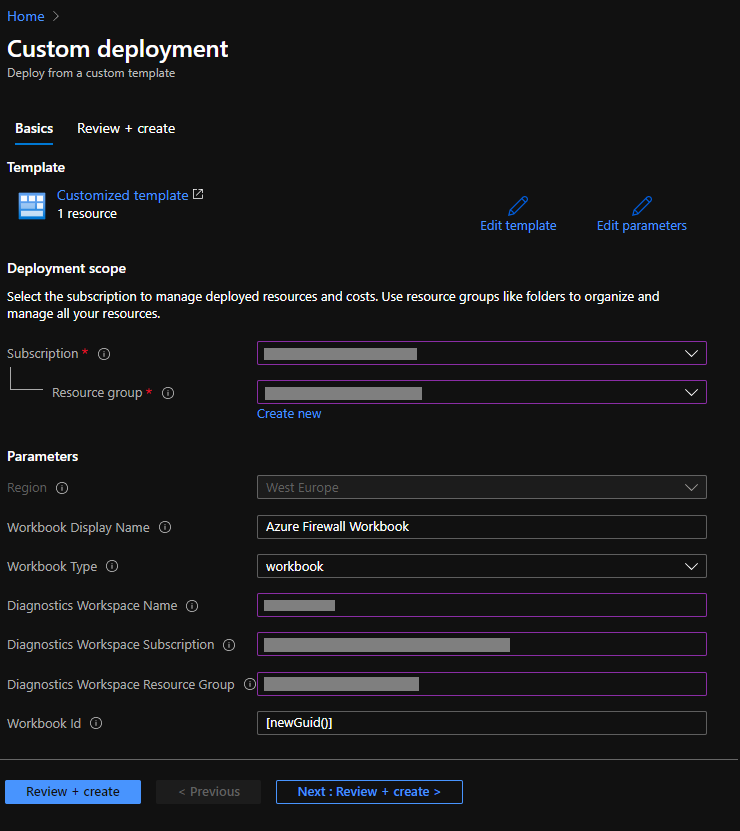

Figura 2 – Importazione del workbook di Azure Firewall

Completato il processo di importazione è possibile consultare nella pagina di overview una panoramica dei diversi eventi e delle tipologie di log presenti (application, networks, threat intel, DNS proxy), con la possibilità di applicare dei filtri specifici relativi ai workspace, alla fascia oraria ed ai firewall.

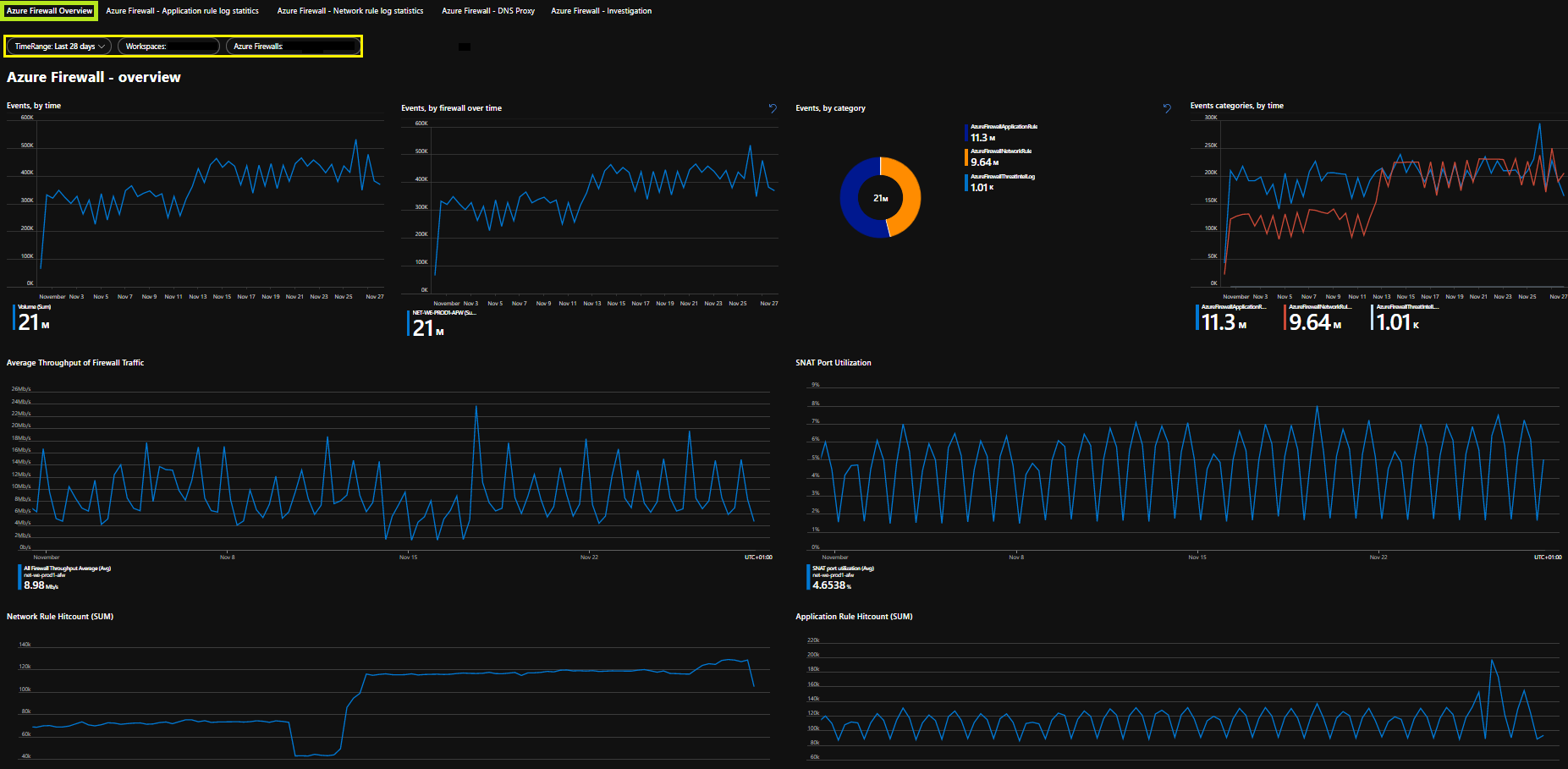

Figura 3 – Azure Firewall Workbook overview

Nel workbook è presente una sezione specifica per le Application rule dove vengono mostrate le origini per indirizzo IP, l’utilizzo delle application rule, e gli FQDN negati e consentiti. Inoltre, è possibile applicare dei filtri di ricerca sui dati delle Application rule.

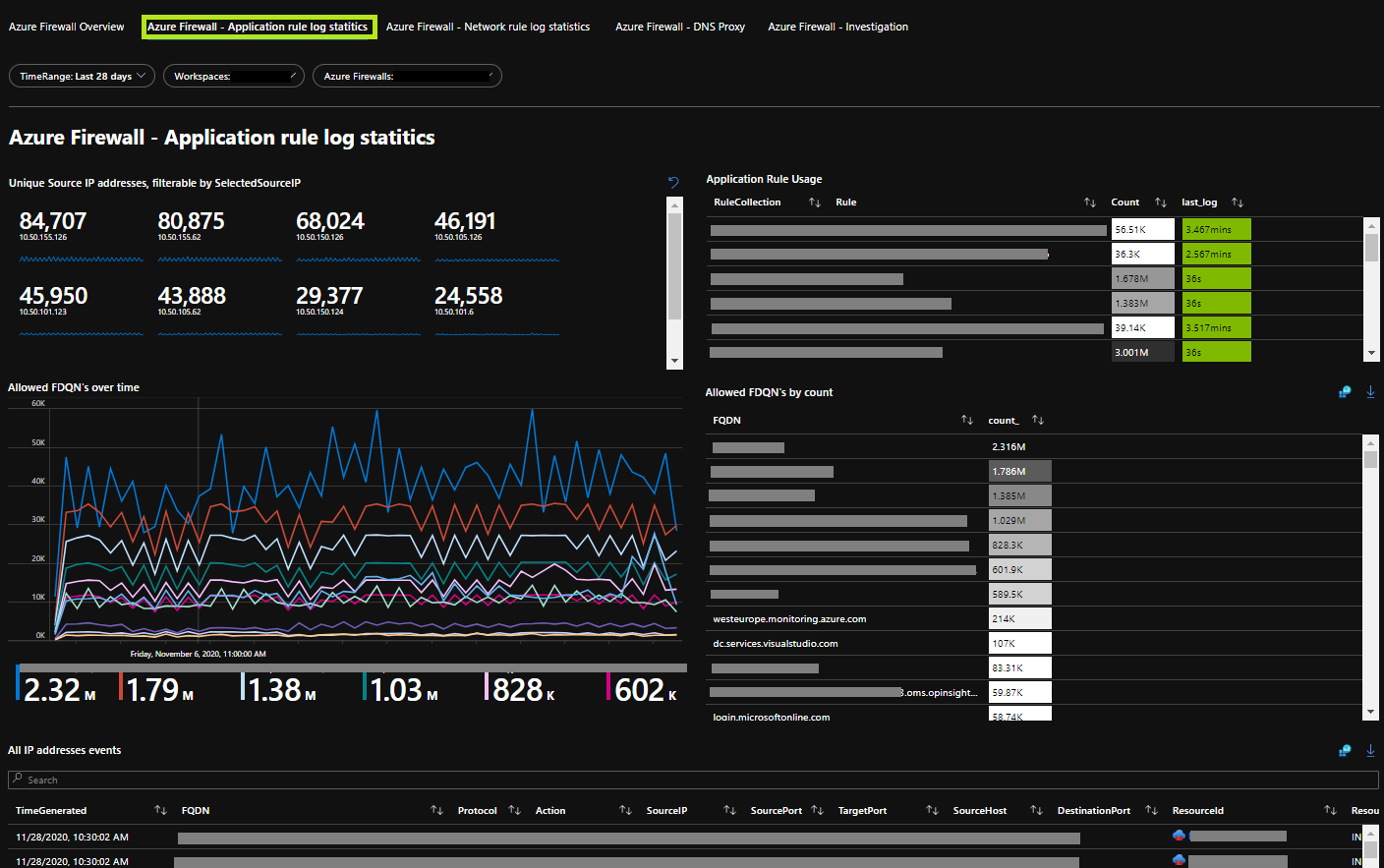

Figura 4 – Azure Firewall Workbook – Application rule log statistics

Inoltre, nella sezione Network Rule è possibile visualizzare le informazioni in base alle azioni compiute dalle regole (allow/deny), alle target port e alle azioni DNAT.

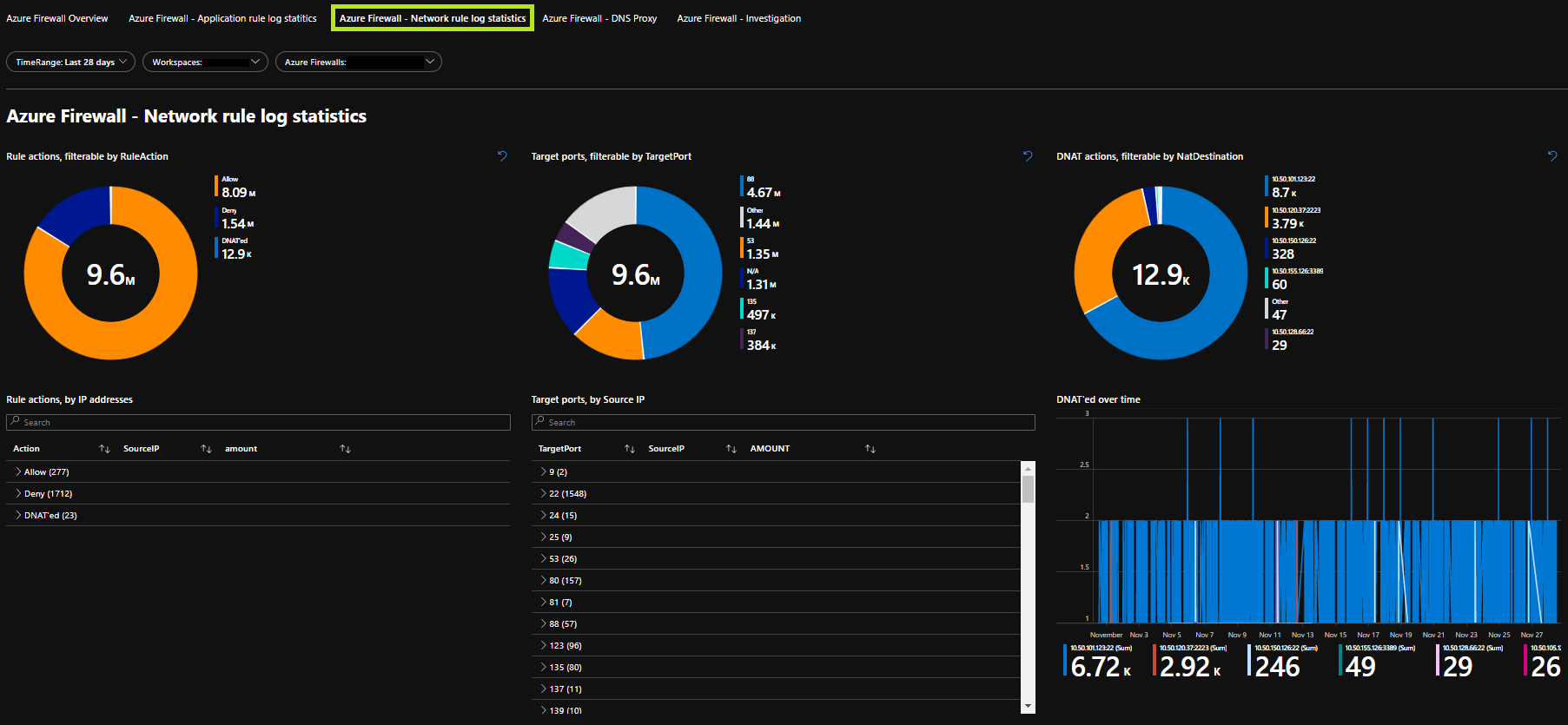

Figura 5 – Azure Firewall Workbook – Network rule log statistics

Nel caso Azure Firewall sia stato impostato per funzionare anche come DNS Proxy è possibile visualizzare nel tab “Azure Firewall – DNS Proxy” del Workbook anche informazioni riguardanti il traffico e le richieste DNS gestite.

Qualora si renda necessario effettuare degli approfondimenti per ottenere maggiori informazioni sulle comunicazioni di specifiche risorse è possibile utilizzare la sezione Investigation andando ad agire sui filtri a disposizione.

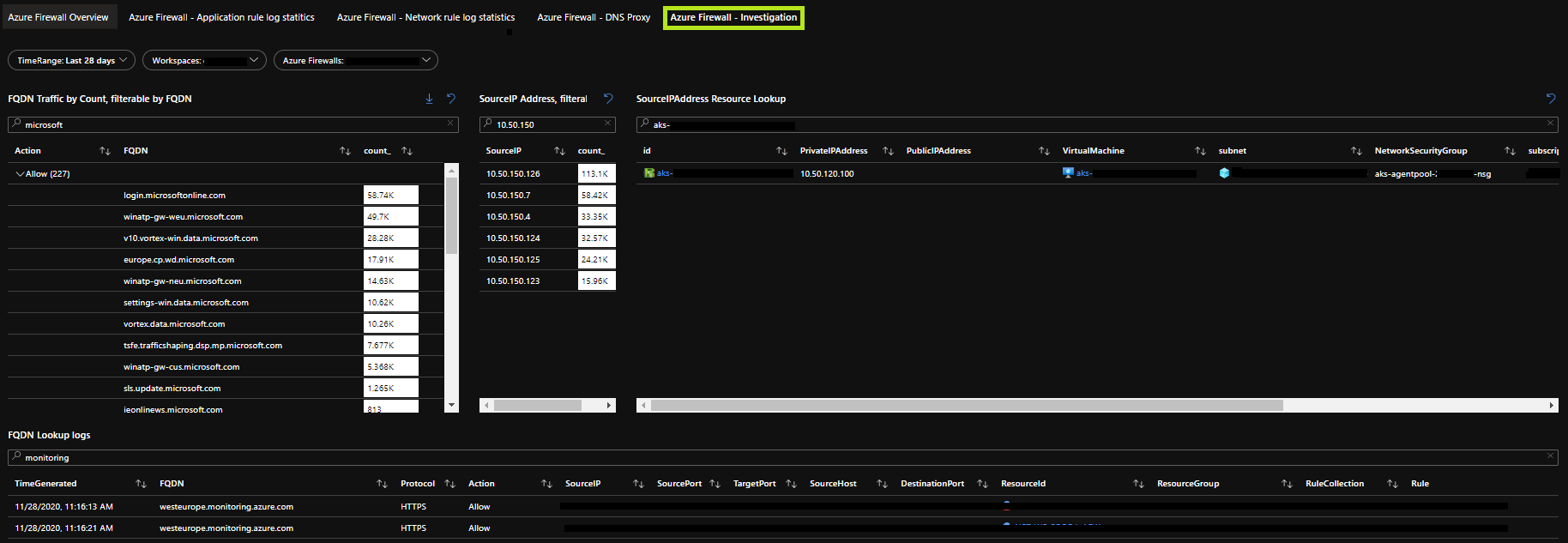

Figura 6 – Azure Firewall Workbook – Investigation

Per visualizzare ed analizzare gli activity log è possibile connettere i log di Azure Firewall ad Azure Sentinel, il servizio che amplia le capacità dei tradizionali prodotti SIEM (Security Information and Event Management), utilizzando le potenzialità del cloud e l’intelligenza artificiale. In questo modo, tramite workbook specifici disponibili in Azure Sentinel, è possibile ampliare le capacità di analisi e creare alert specifici per poter identificare e gestirerapidamente le minacce di security che interessano questo componente di infrastruttura. Per connettere i log di Azure Firewall ad Azure Sentinel è possibile seguire la procedura riportata in questo documento Microsoft.

Conclusioni

Azure Firewall è un servizio ampliamene utilizzato e spesso è il fulcro della propria architettura network in Azure, dove transitano e vengono controllate tutte le comunicazioni di rete. Diventa pertanto importante datarsi di uno strumento per analizzare le metriche e le informazioni raccolte, in grado di fornire anche un valido supporto nella risoluzione di eventuali problemi ed incident. Grazie all’adozione di questi Workbooks è possibile consultare agilmente i dati raccolti da Azure Firewall, utilizzando report visivamente accattivanti, con funzionalità avanzate che consentono di arricchire l’esperienza di analisi direttamente dal portale di Azure.
